一、變頻電源介紹
由于世界各國電網指標不統一，出口電器廠商需要電源模擬不同國家的電網狀況，青島合眾電子變頻電源可為工程師在設計開發、生產線測試及品保的產品檢測、壽命、過高壓/低壓模擬測試等應用中提供純凈可靠的、低諧波失真、高穩定的頻率和穩壓率的正弦波電力輸出；可以為進口原裝電器、設備的用戶也需要對我國電網進行變壓、變頻以保證進口電器、設備的正常運轉；還可以滿足航空電子及軍事設備高頻的需求。
青島合眾電子變頻電源主要用于制造或出口貿易商對出口電器產品的用電檢測、調試及用于精密儀器的供電電源。廣泛適用于家電制造業、電機、電子制造業、IT產業、電腦設備、實驗室等。
★ 家電業制造商如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱、DVD、洗塵器、電動剃須刀等產品的測試電源。
★ 電機、電子業制造商如：交換式電源供應器、變壓器、電子安定器、AC風扇、不斷電系統、充電器、繼電器、壓縮機、馬達、被動元件等產品的測試電源。
★ IT產業及電腦設備制造商如：傳真機、影印機、碎紙機、印表機、掃描器、燒錄機、伺服器、顯示器等產品的測試電源。
★ 實驗室及測試單位如：交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位最佳交流電源。
★ 航空/軍事單位如：機場地面設施、船舶、航天、軍事研究所等的測試電源。

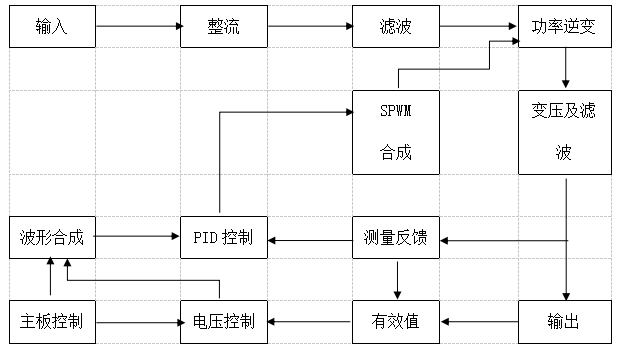

二、變頻電源原理
三、產品特點
（1）、4.3寸（三相為7寸 觸摸屏）高清晰液晶屏視窗，方便、友好的人機界面，可完整顯示所有設定參數和測量值，人性化的界面將變頻電源引領入精密儀器領域；
（2）、可在操作面板上（三相可在觸摸屏上使用虛擬數字鍵盤快速設定輸出電壓、頻率等各項參數）使用快捷按鍵快速設定 輸出電壓、頻率等參數；
（3）、具有編程功能，可設置輸出電流上限；輸出常用參數記憶組等功能選配；
（4）、可選配RS232和RS485接口，與電腦連接構成智能化電源，可遠程遙控、遙測、數據更換，實現對負載電氣特性的實時監測記錄；
（5）、可同時顯示設定電壓、設定頻率、設定電流，實測輸出電壓、輸出電流、有功功率、PF值、電源運行時間及各種保護指示；
（6）、具有故障自診斷功能，保護功能直接顯示在液晶屏界面上，更方便、直觀，提高可維修性；
（7）、主要元器件均采用進口品牌，質量可靠。
四、技術參數
| 型號 | HZSS060 | HZSS075 | HZSS100 | HZSS120 | HZSS150 | HZSS180 | HZSS200 | ||
| 電源容量 | 60kVA | 75kVA | 100kVA | 120kVA | 150kVA | 180kVA | 200kVA | ||
| 交流輸入 | 相數 | 三相四線+PE | |||||||
| 電壓 | 三相電壓：380V±38V | ||||||||
| 頻率 | 50/60Hz±5Hz | ||||||||
| 交流輸出 | 相數 | 三相四線+PE | |||||||
| 電壓 | 相電壓：1.0～300.0V，線電壓1-520V； | ||||||||
| 相電壓(低檔)1.0～150.0V，相電壓(高檔)150.1～300.0V； | |||||||||
| 頻率 | 45.0～65Hz，可選做45-400Hz | ||||||||
| 額定電流 | 120V | 166A | 208A | 277A | 333A | 416A | 500A | 555A | |
| 240V | 83A | 104A | 138A | 167A | 208A | 250A | 278A | ||
| 設定精度 | 電壓 | 分辨力：0.1V，精度：0.5%×讀數值+0.5%×滿量程值 | |||||||
| 頻率 | 分辨力：0.1Hz，精度：0.05% | ||||||||
| 測量精度 | 電壓 | 分辨力：0.1V，精度：0.5%×讀數值+0.5%×滿量程值 | |||||||
| 頻率 | 分辨力：0.1Hz，精度：0.05% | ||||||||
| 電流 | 分辨力：0.1A/1A，精度：0.5%×顯示值+0.5%×額定輸出值 | ||||||||
| 功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.5%×讀數值+0.5%×滿量程值 | ||||||||
| 頻率穩定度 | ≤0.1% | ||||||||
| 電壓失真度 | 線性負載：THD＜2% | ||||||||
| 瞬態恢復時間 | 20ms | ||||||||
| 電壓波峰系數 | 1.41±0.1 | ||||||||
| 源電壓效應 | ≤1% | ||||||||
| 負載效應 | ≤1% | ||||||||
| 三相相位差 | 三相標準模式：120°±2° | ||||||||
| 過載能力 | 105%＜輸出≤110% 15秒關斷輸出 ；110%＜輸出≤200% 5秒關斷輸出； | ||||||||
| 200%＜輸出，立即關斷輸出。 | |||||||||
| 抗沖擊能力 | ①可瞬間承受3倍額定電流 | ||||||||
| ②可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊 | |||||||||
| 保護裝置 | IGBT過熱、IGBT過流、變壓器過熱、輸出過流、輸出過載、輸出短路 | ||||||||
| 效率 | ＞90% | ||||||||
| 功能 | 顯示方式 | 觸摸屏顯示 | |||||||
| 在線調節功能 | 可在線調節輸出電壓、輸出頻率（45.0～65.0Hz） | ||||||||
| 記憶功能 | 掉電記憶功能，可記憶上次輸出模式及參數 | ||||||||
| 通訊接口 | RS232（選配)、RS485（選配) | ||||||||
| 遠程控制 | 模擬控制口（選配) | ||||||||
| 工作 | 溫度 | 0～40℃ | |||||||
| 環境 | 濕度 | 20～90%RH | |||||||
| 外形尺寸W×H×D(mm) | 720*1350*1100 mm | 720*1350*1100 mm | 750*1450*1400 mm | 1380*1600*870mm | 1380*1450*870mm | 1780*1900*1020mm | 1780*1900*1020mm | ||
| 高度含輪高 | |||||||||
| 重量(Kg) | 470 | 600 | 700 | 750 | 1000 | 1200 | 1500 | ||
